PLC的基本结构、工作原理和主要特点

2026-08-21 04:50:29

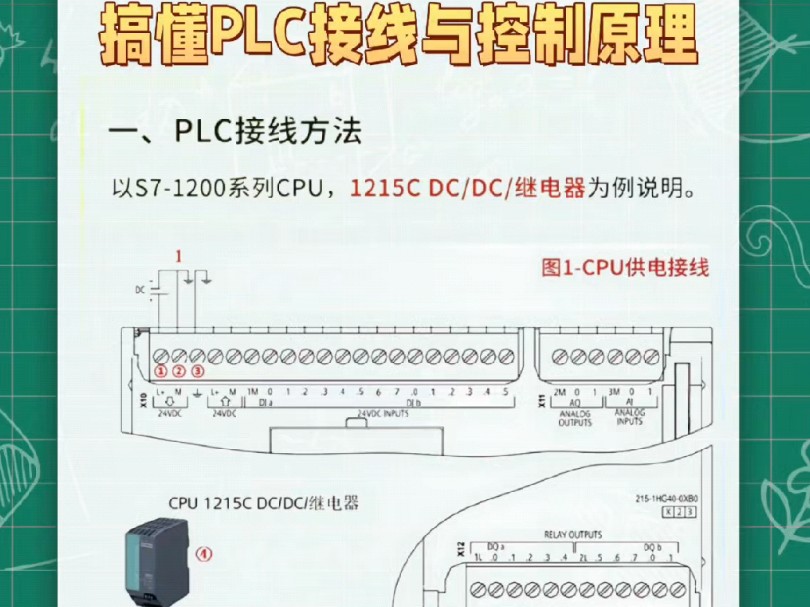

　　plc是一种数字运算操作的电子系统，专为工业环境下设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式模块式的输入输出，控制各种类型的机械生产过程。

　　当开关k0合上时，24v电源经过r、led0、v0、k0形成回路， led0发光，指示该路接通，同时光电耦合器v0发光，vt0受光照饱和导通，x0输出高电平。k0未合上时，电路不导通，led0不亮，光电耦合器不导通，x0=0，无信号输入到cpu。

　　晶体管输出方式：用于直流负载；晶闸管输出方式：交流负载 ； 继电器输出方式：直交都可。为了实现现场负载与plc主机的电气隔离，提高抗干扰性，晶体管输出方式和晶闸管输出方式要采用光电隔离，继电器输出方式因继电器本身有电气隔离作用，故接口电路中没有设光电隔离。
