PLC控制系统概述docx

2026-08-29 08:08:14

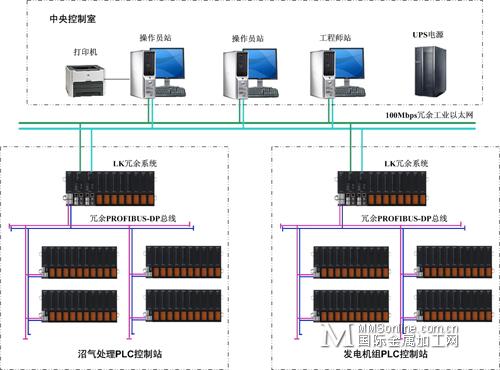

　　PLC 控制系统概述 PLC 控制器 S7-200 简介 ---- S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制 的自动化。S7-200 系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此 S7-200 系列具有极高的性能 /价格比。 ---- S7-200 系列出色表现在以下几个方面： --------* 极高的可靠性 --------* 极丰富的指令集 --------* 易于掌握 --------* 便捷的操作 --------* 丰富的内置集成功能 --------* 实时特性 --------* 强劲的通讯能力 --------* 丰富的扩展模块 ----S7-200 系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关 的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机 床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。 CPU 224XP: 本机集成 14 输入/10 输出共 24 个数字量 I/O 点， 2 输入/1 输出共 3 个模拟量 I/O 点，可连接 7 个扩展模块，最大扩展值至 168 路数字量 I/O 点或 38 路模拟量 I/O 点。20K 字节程序和数据存储空间，6 个独立的高速计数器（ 100KHz ），2 个 100KHz 的高速脉冲输出， 2 个 RS485 通讯/编程口， 具有 PPI 通讯协议、 MPI 通讯协议和自由方式通讯能力。本机还新增多种功能，如内置模拟量 I/O, 位控特性，自整定 PID 功能，线性斜坡脉冲指令，诊断 LED，数据记录及配方功能等。是具有模 拟量 I/O 和强大控制能力的新型 CPU。 自控系统配套外围设备 回风温湿度传感器 – QMF9160 把回风温度信号转换 0-10V 信号传给恒温控制柜DDC 和室内综合控制箱，实现温度逻辑控制和实时监控。 高温断路开关 当送风温度高于 60℃时，高温断路开关触点断开，高温报警指示灯亮，同时限制电加热的投入。 电动二通阀-DN40 接收 0-10V，控制水阀对应 0-100％开度。 自控系统控制方案 温度控制 加热逻辑 设定温度高于室内温度时,比例打开电加热（或热水阀）。降温逻辑 设定温度低于室内温度时，比例打开冷水阀。 湿度控制 加湿逻辑 设定湿度高于室内湿度时，0-10VDC 比例增大加湿量。 除湿逻辑 当温度稳定时，湿度越大比例开启冷水阀除湿，同时温度不稳定时会限制除湿功能（温度优先控制） 机组起动调试说明 机组起动 机组起动后请确认送风机转向正确，如转向相反，则总开关前两相电源需对调。 恒温恒湿控制柜启停操作程序 本控
