一种基于DSP的音频反馈与噪声抑制模块

2026-09-23 00:40:27

　　(73)专利权人北京新锐创通电子科技有限公司地址102208北京市昌平区回龙观西大街

　　本实用新型公开了一种基于DSP的音频反馈与噪声抑制模块,包括,电源、DSP芯片、音频编解码芯片、程序存储器和加密芯片,所述DSP芯片包括数据传输EDMA模块、数据传输McASP模块、数据传输I2S模块。通过上述方式,本实用新型基于DSP的音频反馈与噪声抑制模块通过采用高性能浮点DSP来实现声反馈、噪声抑制和音效等功能,具有很强的声反馈抑制和噪声抑制功能,针对语言类扩声,可应用于多功能厅、会议室、报告厅、培训中心、指挥中心和阶梯教室等需要现场扩音的场合,在基于DSP的音频反馈与噪声抑制模块的普及上有着广泛的市场前景。

　　1.一种基于DSP的音频反馈与噪声抑制模块,其特征在于,包括,电源、DSP芯片、音频编解码芯片、程序存储器和加密芯片,

　　所述电源电性连接并给所述DSP芯片、所述音频编解码芯片、所述程序存储器和所述加密芯片供电,

　　所述DSP芯片包括数据传输EDMA模块、数据传输McASP模块、数据传输I2S模块,所述音频编解码芯片采集音频数据进行AD处理,所述音频编解码芯片通过所述数据传输I2S模块通信连接所述DSP芯片、将音频数据传输给所述数据传输McASP模块,所述数据传输McASP模块收到音频数据后会产生一个事件信号传输给所述数据传输EDMA模块,触发所述数据传输EDMA模块进行数据的拷贝或搬移,所述数据传输EDMA模块将拷贝或搬移后的音频数据传输到所述数据传输McASP模块,所述数据传输McASP模块通过数据传输I2S模块将音频数据传输给所述音频编解码芯片进行外放,

　　所述程序存储器通信连接所述DSP芯片用于数据存储,所述加密芯片通信连接所述DSP芯片用于数据加密。

　　2.根据权利要求1所述的基于DSP的音频反馈与噪声抑制模块,其特征在于,所述DSP芯片为TMS320C6746芯片。

　　3.根据权利要求1所述的基于DSP的音频反馈与噪声抑制模块,其特征在于,所述音频编解码芯片为TLV320AIC310芯片。

　　4.根据权利要求1所述的基于DSP的音频反馈与噪声抑制模块,其特征在于,所述音频编解码芯片外接MIC或者喇叭。

　　[0001]本实用新型涉及通信领域,特别是涉及一种基于DSP的音频反馈与噪声抑制模块。

　　[0002]目前市面上应用于多功能厅、会议室、报告厅、培训中心、指挥中心和阶梯教室等需要现场扩音的场合使用的音频处理模块,基本上都存在多个缺点,反馈抑制能力差、噪声抑制能力弱、混响区分能力达不到,导致现场会出现啸叫、回音、噪声、声音失真等现象。

　　[0003]本实用新型主要解决的技术问题是提供一种基于DSP的音频反馈与噪声抑制模块,通过采用高性能浮点DSP来实现声反馈、噪声抑制和音效等功能,具有很强的声反馈抑制和噪声抑制功能,针对语言类扩声,可应用于多功能厅、会议室、报告厅、培训中心、指挥中心和阶梯教室等需要现场扩音的场合,在基于DSP的音频反馈与噪声抑制模块的普及上有着广泛的市场前景。

　　[0004]为解决上述技术问题,本实用新型提供一种基于DSP的音频反馈与噪声抑制模块,包括,电源、DSP芯片、音频编解码芯片、程序存储器和加密芯片,

　　[0005]所述电源电性连接并给所述DSP芯片、所述音频编解码芯片、所述程序存储器和所述加密芯片供电,

　　[0006]所述DSP芯片包括数据传输EDMA模块、数据传输McASP模块、数据传输I2S模块,所述音频编解码芯片采集音频数据进行AD处理,所述音频编解码芯片通过所述数据传输I2S模块通信连接所述DSP芯片、将音频数据传输给所述数据传输McASP模块,所述数据传输McASP模块收到音频数据后会产生一个事件信号传输给所述数据传输EDMA模块,触发所述数据传输EDMA模块进行数据的拷贝或搬移,所述数据传输EDMA模块将拷贝或搬移后的音频数据传输到所述数据传输McASP模块,所述数据传输McASP模块通过数据传输I2S模块将音频数据传输给所述音频编解码芯片进行外放,

　　[0007]所述程序存储器通信连接所述DSP芯片用于数据存储,所述加密芯片通信连接所述DSP芯片用于数据加密。

　　[0008]在本实用新型一个较佳实施例中,所述DSP芯片为TMS320C6746芯片。

　　[0009]在本实用新型一个较佳实施例中,所述音频编解码芯片为TLV320AIC310芯片。

　　[0010]在本实用新型一个较佳实施例中,所述音频编解码芯片外接MIC或者喇叭。

　　[0011]本实用新型的有益效果是,本实用新型基于DSP的音频反馈与噪声抑制模块通过采用高性能浮点DSP来实现声反馈、噪声抑制和音效等功能,具有很强的声反馈抑制和噪声抑制功能,针对语言类扩声,可应用于多功能厅、会议室、报告厅、培训中心、指挥中心和阶梯教室等需要现场扩音的场合,在基于DSP的音频反馈与噪声抑制模块的普及上有着广泛的市场前景。

　　[0012]为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其它的附图,其中,

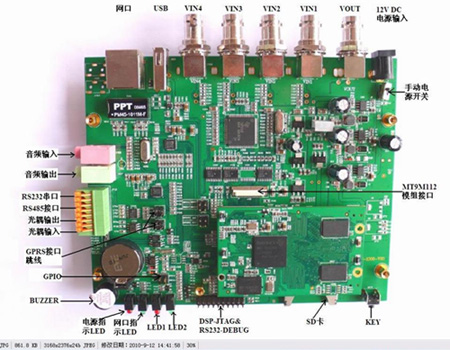

　　[0013]图1是本实用新型的基于DSP的音频反馈与噪声抑制模块一较佳实施例的结构示意图。

　　[0014]下面将对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅是本实用新型的一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。

　　[0016]一种基于DSP的音频反馈与噪声抑制模块,包括,电源、DSP芯片、音频编解码芯片、程序存储器和加密芯片,

　　[0017]所述电源电性连接并给所述DSP芯片、所述音频编解码芯片、所述程序存储器和所述加密芯片供电,

　　[0018] 所述DSP芯片包括数据传输EDMA模块、数据传输McASP模块、数据传输I2S模块,所述音频编解码芯片采集音频数据进行AD处理,所述音频编解码芯片通过所述数据传输I2S 模块通信连接所述DSP芯片、将音频数据传输给所述数据传输McASP模块,所述数据传输McASP模块收到音频数据后会产生一个事件信号传输给所述数据传输EDMA模块,触发所述数据传输EDMA模块进行数据的拷贝或搬移,所述数据传输EDMA模块将拷贝或搬移后的音频数据传输到所述数据传输McASP模块,所述数据传输McASP模块通过数据传输I2S模块将音频数据传输给所述音频编解码芯片进行外放,从而实现了噪声滤波,啸叫抑制,回声处理、音频数据高保线] 所述程序存储器通信连接所述DSP芯片用于数据存储,所述加密芯片通信连接所述DSP芯片用于数据加密。

　　[0025] 采样率8KHz窄带语音,16KHz宽带语音,两种采样率配置均支持,

　　[0031] (2)Out+/Out-输出正/负端,平衡输出、接后级差分转单路电路,转换成单路信号,

　　[0032] (3)Audio_Out经过啸声抑制处理,经后级差分转换的输出,可经放大后接音箱设备,该音频模拟接口的输出电压范围为0-2.8V Vpp,

　　[0037] 音频编解码芯片采用TLV320AIC310音频编解码芯片,该芯片采样率最大可支持96kbps采样率,音频输入输出2.8V Vpp ,能够满足算法模组设计需求,

　　[0041] 电源设计板卡采用板卡排针的5V供电接口供电,也可通过板卡排针的3.3V供电,

　　[0042] 该音频板卡设计有音频输入、音频输出、MIC和音箱输入标准接口,方便功能测试。

　　[0043] 本实用新型基于DSP的音频反馈与噪声抑制模块的有益效果是,

　　[0044] 通过采用高性能浮点DSP来实现声反馈、噪声抑制和音效等功能,具有很强的声反馈抑制和噪声抑制功能,针对语言类扩声,可应用于多功能厅、会议室、报告厅、培训中心、指挥中心和阶梯教室等需要现场扩音的场合,其主要功能特点包括,

　　[0045] (1)反馈抑制,可有效抑制因为反馈引起的啸声,而声音不失真,并且不需要任何现场配置,

　　[0046] (2)噪声抑制,能有效抑制本地噪声,而保持语音不失线)接口和调试方便,能大大缩短产品上市周期,

　　[0048] 本实用新型在成本几乎无增加的情况下,大大提高了系统的处理能力,进一步完善了产品性能,使得产品更具有性价比。

　　[0049] 以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书内容所作的等效结构或等效流程变换,或直接或间接运用在其它相关的技术领域,均同理包括在本实用新型的专利保护范围内。
