dsp在片外围电路

2026-09-28 03:02:23

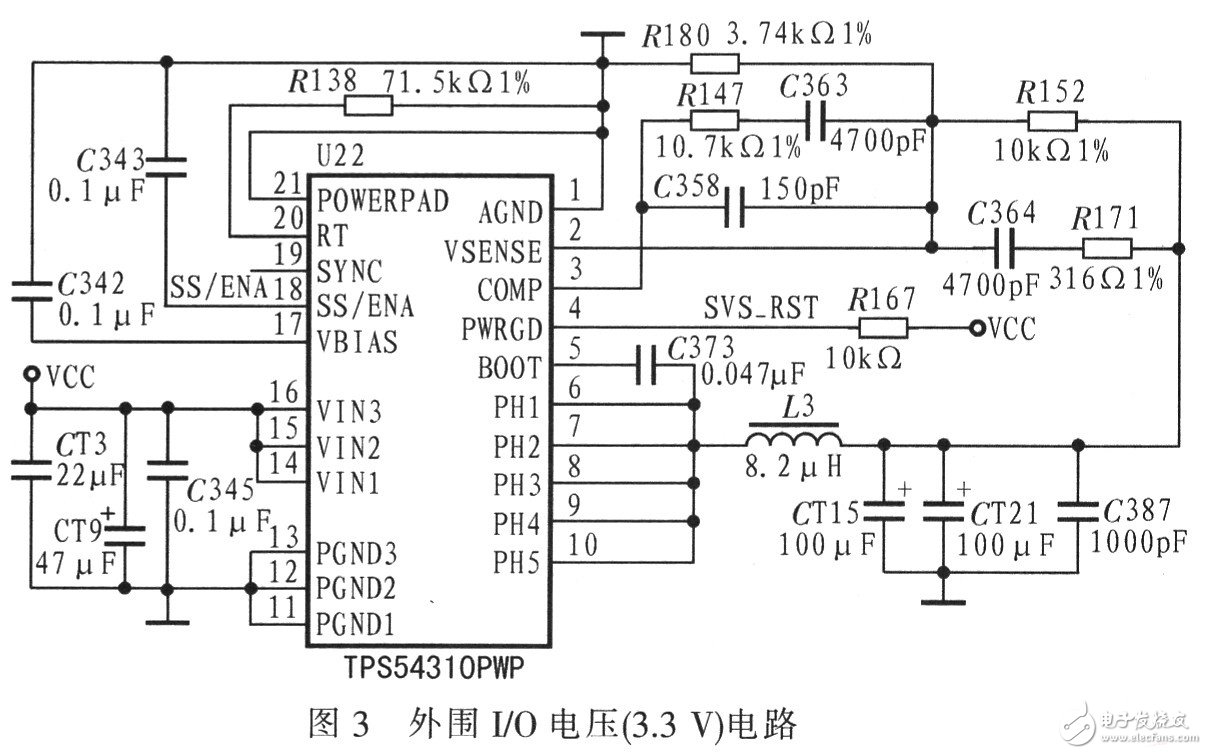

　　会计学 1 DSP在片外围电路 2 3.1 通用I/O引脚 受软件控制的专用引脚：BIO和XF BIO引脚用法举例： XC 2，BIO BIO为低，执行后面一条双字或2条单字指令 XF引脚用法举例： SSBX XF RSBX XF 第1页/共66页 3 void main() { for(;;) { asm( ssbx XF ); //将XF置1 Delay(100); asm( rsbx XF ); //将XF清0 Delay(100); } } 第2页/共66页 4 3.2 定时器 片内定时器方框图 PRD：周期寄存器 TIM：定时寄存器 (-1计数器) TCR：定时器控制 寄存器 TDDR：定时器分频 系数寄存器 PSC：定时器预先定 标计数器 第3页/共66页 5 表 定时器的三个寄存器 第4页/共66页 6 1、定时器控制寄存器（TCR）2、条件定时器控制寄存器（TCR）的功能3、定时中断的周期4、定时器的用法 3.2 定时器 第5页/共66页 7 1、定时器控制寄存器（TCR） （TCR）中包含有定时器的控制位和状态位 第6页/共66页 8 2、条件定时器控制寄存器（TCR）的功能 第7页/共66页 9 3、定时中断的周期 CLKOUT×（TDDR＋1）×（PRD＋1） 其中： CLKOUT－时钟周期 TDDR－定时器分频系数 PRD－定时器时间常数(周期寄存器) 第8页/共66页 10 4、定时器的用法 关闭定时器 只要将TCR的TSS位置1，切断时钟输入， 定时器停止工作，减小功耗 定时器初始化 （1）将TCR的TSS位置1（关闭定时器） （2）加载PRD （3）加载TCR（使TDDR初始化，令TSS位为0， TRB位置1），启动定时器 第9页/共66页 11 开放定时中断 （1）将IFR中的TINT位置1，清除尚未处理完的 定时器中断 （2）将IMR中的TINT位置1，开放定时中断 （3）将ST1中的INTM位清0，从整体上开放中断 复位时 TIM和PRD都置成FFFFｈ，定时器的分频系数（TCR和TDDR位）清0，定时器开始工作 4、定时器的用法 读演示程序 第10页/共66页 12 3.3 时钟发生器 组成：内部振荡器和锁相环（PLL）电路两部分 参考时钟 第11页/共66页 13 第12页/共66页 14 锁相环工作原理 锁相环路是一种反馈电路，锁相环的英文全称是Phase-Locked Loop,简称PLL。其作用是使得电路上的时钟和某一外部时钟的相位同步。锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。 第13页/共66页 15 3.3 时钟发生器 3.3.1硬件配置PLL 3.3.2软件可编程PLL 第14页/共66页 16 3.3.1 硬件配置PLL 硬件配置PLL：通过C54x的3个引脚CLKMD1、CLKMD2 和CLKMD3的状态，选定时钟方式： 不用PLL时，CPU的时钟频率等于晶体振荡器频率或 外部时钟频率的一半； 若用PLL时，CPU的时钟频率等于晶体振荡器频率或 外部时钟频率乘以系数N（PLLN），使用PLL可以 使用比CPU时钟低的外部时钟信号，以减少高速开关 时钟所造成的高频噪声。 第15页/共66页 17 时钟方式的配置 第16页/共66页 18 3.3.2 软件可编程PLL 软件可编程PLL 具有高度的灵活性 其时钟定标器提供各种时钟乘法器系数，并能直接 接通和关断PLL PLL的锁定定时器可以用于延迟转换PLL的时钟方式 直到锁定为止。通过软件编程，可选用两种时钟方式 PLL方式：其比例系数共31种, 靠锁相环电路完成 分频（DIV）方式：其比例系数为1/2和1/4,在此 方式下，片内PLL电路不工作 以降低功耗 第17页/共66页 19 复位时的时钟方式（C5402） 第18页/共66页 20 时钟方式寄存器CLKMD各位域功能 第19页/共66页 21 比例系数与CLKMD的关系 第20页/共66页 22 时钟频率 CPU时钟频率 CLKOUT 晶体振荡频率 外部时钟频率 CLKIN 内部PLL功能 第21页/共66页 23 第22页/共66页 24 3.4 主机接口（HPI） 3.4.1 HPI-8接口的结构 3.4.2 HPI-8控制寄存器和接口信号 3.4.3 HPI-8接口与主机的连接框图 3.4.4 HPI的8条数据线作通用的I/O引脚 第23页/共66页 25 3.4.1 HPI-8接口的结构 HPI-8：一个8位的并行口，外部主机是HPI的主控者， HPI-8作为主机的从设备，其接口包括： 一个8比特双向数据总线个寄存器 片外的主机通过修改HPI控制寄存器（HPIC）设置工 作方式，通过设置HPI地址寄存器（HPIA）来指定要 访问的片内RAM单元，通过读/写数据锁存器(HPID) 来对指定存储器单元读/写 主机通过HCNTL0、HCNTLl管脚电平选择3个寄存器 中的一个 第24页/共66页 26 HPI的组成 HPI数据锁存器 (HPID) HPI控制寄存器 (HPIC) HPI存储器 (DARAM) HPI地址寄存器 (HPIA) HPI控制逻辑 第25页/共66页 27 3.4.2 HPI-8控制寄存器和接口信号 HPI控制寄存器（HPIC）状态位控制着HPI操作： （1）BOB：字节次序位 （2）SMOD：标准HPI-8寻址方式位 （3）DSPINT：主机向C54x发出中断位 （4）HINT：C54x向主机发出中断位 （5）XHPIA：增强HPI-8扩展寻址使能位 （6）HPIENA：增强HPI-8使能状态位 第26页/共66页 28 HPI-8接口信号名称及其功能 第27页/共66页 29 第28页/共66页 30 3.4.3 HPI-8接口与主机的连接框图 C54x HPI与主机链接框图 第29页/共66页 31 3.4.4 HPI的8条数据线作通用的I/O引脚 通用I/O控制寄存器(GPIOCR)各位的功能 第30页/共66页 32 3.5 C54ｘ串行口 高速全双工串行口 与其它‘C54x 器件、编码解码器、串行A/D等接口 ‘C54x串行口的三种形式： (1) 标准同步串行口（SSSP） (2) 缓冲串行口（BSP） (3) 时分多路串行口（TDM） 串行口可以工作在任意低的时钟频率上 第31页/共66页 33 3.5 C54ｘ串行口 1、串行口的组成2、串行口引脚定义3、串行口传送数据的一种接法4、串行口发送数据过程5、串行口接收数据过程 第32页/共66页 34 1、串行口的组成 DRR－16位数据接收寄存器 DXR－16位数据发送寄存器 RSR－接收移位寄存器 XSR－发送移位寄存器 控制电路 第33页/共66页 35 2、串行口引脚定义 第34页/共66页 36 3、串行口传送数据的一种接法 第35页/共66页 37 4、串行口发送数据过程 (1) 将要发送的数据写到DXR (2) 若XSR空（上一个字已串行传送到DX脚），则将 DXR复制到XSR (3) 在FSX和CLKX作用下，将XSR中的数据移到DX 引脚输出 (4) 一旦DXR中的数据复制到XSR后，就产生串行口 发送中断XINT，通知CPU将新数据加载到DXR 第36页/共66页 38 5、串行口接收数据过程 (1) 在FSR和CLKR作用下，来自DR引脚的数据移位至 RSR (2) 当RSR满一个字时，就复制到DRR (3) 一旦RSR复制到DRR后，就产生串行口接收中断， 通知CPU从DRR中读取数据 第37页/共66页 39 3.6 外部总线x具有很强的系统接口能力 主要内容：(1) 外部总线) 外部总线) 等待状态发生器 (4) 分区转换逻辑 (5) 外部总线页/共66页 40 1、外部总线、外部总线接口要求 外部总线接口是一组并行接口 MSTRB和 IOSTRB信号相互排斥 PS、DS和 IS信号彼此相互排斥 R/W控制数据传递方向 READY(外部数据准备输入信号)与片内软件可编程 等待状态发生器一道，使CPU可与慢速存储器或I/O 设备接口 第40页/共66页 42 2、外部总线接口要求 HOLD和HOLDA允许外部设备控制‘C54ｘ的外部资源 当PMST中的地址可见位(AVIS)置1时，CPU执行指令的 内部程序存储器地址呈现在外部总线上，且IAQ（指令地 址采集信号）有效 MSC（微状态完成信号） CPU寻址片内存储器时，外部数据总线呈高阻状态，地 址总线、PS、IS、DS保持先前状态，其它信号无效 第41页/共66页 43 3、外部总线x 片内多总线结构，可以单周期内同时寻址多个 总线 外部总线仅一组，每个机器周期只能寻址一次 若一个周期内，对外部存储器寻址2次（一次取指， 一次取操作数），就会发生流水线x 已规定流水线各阶段操作的优先级别，自动 缓解上述流水线 假设一个周期内要对外部总线次写操作 数据寻址比取指有较高的优先权 3、外部总线、等待状态发生器 目的：与慢速存储器或I/O设备接口 产生等待状态的两种方法： （1） 软件可编程等待状态发生器 最多可使外部总线） 软件和硬件混合产生等待状态 软件等待状态寄存器（SWWSR）每位的定义 第44页/共66页 46 软件等待状态寄存器（SWWSR）各字段的功能 第45页/共66页 47 5、软件等待状态寄存器（SWWSR）的用法 用法： STM ＃2009ｈ，SWWSR 2009ｈ＝0 010 000 000 001 001 将在寻址I/O空间时插入2T，寻址程序空间时插入1T，寻址数据空间时不插入等待状态。 第46页/共66页 48 软、硬件等待状态的使用 DSP无论是运算还是存取数据，速度都很快，但外部 存储器或其他设备的读写周期都较长。因此经常用 等待方式访问外存储器。 DSP有软等待（内等待）、硬等待（外等待）访问 控制以便于与不同速度的外围器件交换数据，同时 DSP自身的运行速度又可以保持很高。软、硬件等待 都可以分别对不同类型、不同地址范围的外设产生不同的等待状态数。 第47页/共66页 49 （1）如何识别片内存储器与片外存储器 （2）如何区别片外数据存储器与程序存 储器和I/O空间 （3）如何确定与外部器件通信期间数据 传送中方向 （4）如何与低速设备通信 Q? 第48页/共66页 50 6、分区转换逻辑 可编程分区转换逻辑的功能： 当‘C54x 在外部存储器分区之间切换时，不需要外部为存储器插等待状态，分区转换逻辑会自动插入一个T 分区转换控制寄存器（BSCR） 第49页/共66页 51 7、分区转换控制寄存器(BSCR)各位段的功能（1） 第50页/共66页 52 7、分区转换控制寄存器(BSCR)各位段的功能（2） 第51页/共66页 53 8、外部总线接口定时图 访问外部存储空间或I/O空间的时序图 一个CLKOUT周期的定义： 从一个下降沿到下一个下降沿 接口定时图的作用： （1） 了解一条指令执行的机器周期数。例如： 存储器写 2T I/O读或写 2T 存储器读 1 （2） 选配外部存储器芯片或I/O器件 第52页/共66页 54 定时图举例：存储器读－读－写操作定时图 在一个存储器分区中来回读，只要一个T 8、外部总线、外部总线）RS变为低电平后4个机器周期，PS、MSTRB和 IAQ均变成高电平 （2）RS变为低电平后5个机器周期，R/W变为高电平， 数据总线变为高阻状态，地址总线h。 同时，器件内部也进入复位状态 （3）当RS结束(变成高电平)后的外部总线状态为: （a）RS变成高电平后5个机器周期，PS变成低电平 （b）RS变成高电平后6个机器周期，MSTRB和 IACK变成低电平。再经过一个半周期之后， CPU准备读数并进入正常工作状态。 C54x 复位后的总线省电方式 CPU执行IDLE3指令，PLL完全停止工作，功耗降低 利用外部中断（INTn、NMI和RS）结束IDLE3省电 工作方式 “唤醒”IDLE3的时间----从退出IDLE3省电工作方 式并重新启动PLL到锁定相位的时间（CPU才能重新 恢复工作） 根据PLL乘系数值和锁定时间、时钟周期求得减法计 数器起始值，并用软件方法修改时钟方式寄存器 （CLKMD） 用复位方式“唤醒”IDLE3，不需要用减法计数器 第56页/共66页 58 11、“唤醒”IDLE3省电方式 第57页/共66页 59 12、保持方式 C54x 的HOLD和HOLDA信号允许外部设备控制处理 器片外的程序、数据和I/O空间，以进行DMA操作 保持方式过程: （1）HOLD（输入信号）低电平有效 （2）经3个T后，HOLDA（输出）低电平有效 （3）外部接口信号均呈高阻状态，‘C54x 进入 保持状态 （4）外部设备对‘C54x 片外程序、数据和I/O 空间进行DMA操作 第58页/共66页 60 保持方式定时图（HM＝0） 第59页/共66页 61 两种保持方式 ST1 的 HM＝1，正常保持方式 当HOLD为低电平时，处理器停止执行程序 ST1 的 HM＝0，并行DMA操作方式 当HOLD为低电平时，处理器通过片内存储器 （ROM或RAM）继续执行程序。仅当需寻址外 部存储器时，才进入保持状态 HM＝1时，不响应中断，中断请求信号挂起。 HM＝0时，中断功能如常 第60页/共66页 62 13、 中断处理 受外部中断口信号触发的外部硬件中断 受片内外围电路信号触发的内部硬件中断 程序指令INTRTRAPRESET 一、中断类型 第61页/共66页 63 2．中断分类 可以用软件 屏蔽或开放（SINT15～SINT0） C54x总是响应所有软件中断，两个外部硬件中断、 第62页/共66页 64 二、中断标志寄存器（IFR）和中断屏蔽寄存器（IMR） 中断标志寄存器：功能、设置、清除 中断屏蔽寄存器：功能、设置、开放 第63页/共66页 65 （2）外部中断响应的时间 响应的时间＝采样时间＋查询时间 ＝1＋2≥3个完整的机器周期 外部中断的时间基本上在3～8个机器周期之间。 （3）外部中断触发方式 电平触发 边沿触发 第64页/共66页 66 第65页/共66页
