基于音频检测的DSP外围电路的设计

2026-09-28 03:04:42

　　目的、意义：音频信号检测是工业中检测故障，维修设备以及检测仪表的重要内容，本课题基于DSP为处理器，通过检测水泥磨机运转时的音频信号，推断出磨机当前负荷情况的磨音检测仪表外围电路。

　　主要内容：本设计通过设计音频信号检测仪表的DSP外围电路的设计，为实现对水泥工业现场磨音的提取做好充分的条件。

　　2、负荷检测的方法：曾使用过振动信号、磨机的出口差压、磨机的工作电流、磨机噪音等信号来测量磨机负荷。根据经验，最有效的物理量是磨音。

　　3、音频检测的方法：当采用磨音作为测量信号时,应对各台水泥磨机的磨音和干扰噪声进行频谱分析，然后设法抑制干扰噪声，以便用真正能客观反映磨机工作情况的磨音频谱作为监控信号，从而达到有效控制磨机负荷的目的。

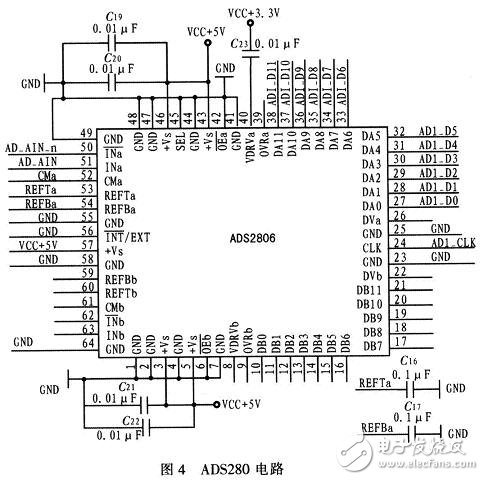

　　输入信号经过放大滤波后，通过A/D转换将模拟信号转换成数字信号，送入数字信号处理器，对其进行处理，然后将处理后的信号输出给D/A转换器，经滤波得到连续的模拟信号。

　　采集时序电路为各模板提供采集控制信号，根据采集控制时序，地址发生器产生递增的存储器地址，写信号发生器对应于采集控制时序产生存储写信号，采集电路产生的结果数据在写控制下写入地址发生器产生的地址对应的存储单元中。

　　通过一个低通滤波器对输入的磨音进行滤波输出，来说明对音频信号处理的实现过程，由此可以推广到其他的处理方法。

　　对模拟信号进行采样，对采样点的模拟量进行保持，使其在一段时间内保持为恒定值。

　　利用RC电路的延迟特性给出复位所需要的低电平时间。按钮的作用是按钮按下时，将C电容上的电荷通过R1释放掉，使电容C上的电压降为零。

　　给DSP芯片提供时钟一般有两种方法。一种是利用DSP芯片内部提供的晶振电路，在DSP芯片的X1和X2/CLKIN之间连接一晶体可启动内部振荡器。另一种方法是将外部时钟源直接输入X2/CLKIN引脚，X1悬空。

　　选择RS-485通信,它具有传输距离长,抗干扰能力强的优点,非常适合工业现场。

　　电路中，DSP为3.3V供电，其他器件为5V供电，因此需要考虑混合电压问题

　　TMS320VC5502的程序/数据存储空间采用统一编址，整个寻址空间大小为16M字节，其中片内DARAM占64K字节，ROM占32K字节，其余存储空间被映射到片外4个片选的子空间。

　　TMS320VC5502的仿真接口为JTAG形式，它能与各种形式的FTAG仿真器相连，实现仿真与调试。

　　硬件调试一般采用硬件仿真器进行，软件调试一般借助DSP开发工具（软件模拟器、DSP开发系统或仿真器）进行，通过比较在DSP上执行的实时程序和模拟程序执行情况，来判断软件设计是否正确。
