一种功率模块的检测电路、检测方法及装置与流程

2026-07-05 05:46:15

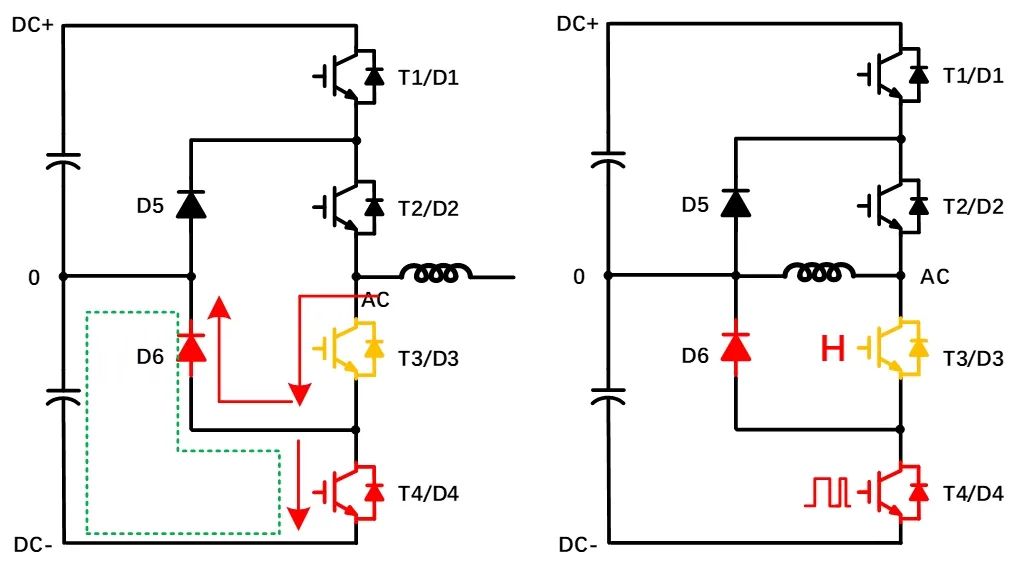

　　1、目前，功率模块的内部杂感只能通过专业且昂贵的功率检测设备(如参数测试仪lcr)进行测试，且针对不同封装形式的功率模块需要定制不同的夹具，测试时还需要对每一个夹具进行校准，费时费力且容易出现干扰误差。

　　1、本申请实施例提供了一种功率模块的检测电路、检测方法及检测装置，旨在解决功率模块的杂感难以检测，检测成本高昂的技术问题。

　　2、本申请实施例的第一方面提供了一种功率模块的检测电路，功率模块的检测电路包括：电源；第一开关模块，第一开关模块的第一端与电源的第一极电连接，第一开关模块的第二端与待检测的功率模块的第一端电连接，功率模块的第二端与电源的第二极电连接；负载，负载的第一端与功率模块的第一端电连接，负载的第二端与功率模块的第二端电连接；控制模块，控制模块与第一开关模块电连接，用于在检测阶段，控制第一开关模块的开关状态；采集处理模块，采集处理模块与功率模块电连接，用于在检测阶段，采集功率模块的电流和电压，并根据功率模块的电流和电压，计算功率模块的杂感。

　　3、根据本申请的一些实施例，检测阶段包括第一阶段、第二阶段和第三阶段；在第一阶段，控制模块控制第一开关模块导通，电源通过第一开关模块向负载提供充电电流；在第二阶段，控制模块控制第一开关模块关断，负载向功率模块提供工作电流；在第三阶段，控制模块控制第一开关模块导通，功率模块中的工作电流流入第一开关模块；采集处理模块具体用于在第三阶段，采集功率模块的电流和电压，并根据功率模块在第三阶段时的电流和电压，计算功率模块的杂感。

　　4、根据本申请的一些实施例，功率模块包括至少一个功率单元和与功率单元反向并联的二极管，采集处理模块具体用于在第三阶段，获取功率模块的第一端与功率模块的第二端之间产生的第一电动势、至少两个时刻的功率模块的第二端的输出电流、功率模块中的二极管的第一压降，并根据至少两个时刻的功率模块的第二端的输出电流确定输出电流的变化率，以及根据第一电动势、输出电流的变化率和第一压降，计算功率模块的杂感。

　　5、根据本申请的一些实施例，采集处理模块具体用于依据以下表达式，计算功率模块的杂感：

　　7、其中，ls表示功率模块的杂感，vstep表示第一电动势，ud表示第一压降，didut/dt表示输出电流的变化率。

　　8、根据本申请的一些实施例，功率模块包括至少一个功率单元和与功率单元反向并联的二极管，采集处理模块具体用于在第三阶段，获取功率模块的第一端与功率模块的第二端之间的第一电压、功率模块中的二极管的第一压降、第一时刻功率模块的第二端的第一输出电流和第二时刻功率模块的第二端的第二输出电流；采集处理模块具体还用于根据第一电压、第一压降、第一输出电流和第二输出电流，计算功率模块的杂感。

　　9、根据本申请的一些实施例，采集处理模块具体用于依据以下表达式，计算功率模块的杂感：

　　11、其中，t1表示第一时刻，t2表示第二时刻，uce表示第一电压，ud表示第一压降，id表示流经功率模块中的二极管的电流，id等于ic1或者ic2，ls表示功率模块的杂感，ic1表示第一时刻t1功率模块的第二端的第一输出电流，ic2表示第二时刻t2功率模块的第二端的第二输出电流。

　　12、根据本申请的一些实施例，在检测阶段，功率单元的控制端与功率单元的输出端短接。

　　13、本申请实施例的第二方面提供了一种功率模块的检测方法，应用于如第一方面提供的功率模块的检测电路，功率模块的检测方法包括：在检测阶段，采集功率模块的电流和电压，并根据功率模块的电流和电压，计算功率模块的杂感。

　　14、根据本申请的一些实施例，检测阶段包括第一阶段、第二阶段和第三阶段；在检测阶段，采集功率模块的电流和电压，并根据功率模块的电流和电压，计算功率模块的杂感，包括：在第一阶段，控制第一开关模块导通，以使电源通过第一开关模块向负载提供充电电流；在第二阶段，控制第一开关模块关断，以使负载向功率模块提供工作电流；在第三阶段，控制第一开关模块导通，以使功率模块中的工作电流流入第一开关模块；在第三阶段，采集功率模块的电流和电压，并根据功率模块在第三阶段时的电流和电压，计算功率模块的杂感。

　　15、本申请实施例的第三方面提供了一种功率模块的检测装置，功率模块的检测装置包括如第一方面提供的功率模块的检测电路。

　　16、本申请的实施例提供的功率模块的检测电路、检测方法及检测装置，设置有电源、第一开关模块、负载、控制模块和采集处理模块，第一开关模块的第一端与电源的第一极电连接，第一开关模块的第二端与待检测的功率模块的第一端电连接，功率模块的第二端与电源的第二极电连接；负载的第一端与功率模块的第一端电连接，负载的第二端与功率模块的第二端电连接；控制模块与所述第一开关模块电连接，用于在检测阶段，控制所述第一开关模块的开关状态；采集处理模块与功率模块电连接，用于在检测阶段，采集功率模块的电流和电压，并根据功率模块的电流和电压，计算功率模块的杂感。本申请实施例在检测功率模块的杂感时，利用了电感的动态特性，测试过程中只需要测量功率模块的电流和电压，测量的变量少，有利于实际操作；而且无需使用昂贵的功率检测设备即可实现功率模块的杂感的检测，具有更简易、更便捷和低成本的优点。

　　2.如权利要求1所述的检测电路，其特征在于，所述检测阶段包括第一阶段、第二阶段和第三阶段；

　　3.如权利要求2所述的检测电路，其特征在于，所述功率模块包括至少一个功率单元和与所述功率单元反向并联的二极管，所述采集处理模块具体用于在所述第三阶段，获取所述功率模块的第一端与所述功率模块的第二端之间产生的第一电动势、至少两个时刻的所述功率模块的第二端的输出电流、所述功率模块中的二极管的第一压降，并根据至少两个时刻的所述功率模块的第二端的输出电流确定所述输出电流的变化率，以及根据所述第一电动势、所述输出电流的变化率和所述第一压降，计算所述功率模块的杂感。

　　4.如权利要求3所述的检测电路，其特征在于，所述采集处理模块具体用于依据以下表达式，计算所述功率模块的杂感：

　　5.如权利要求2所述的检测电路，其特征在于，所述功率模块包括至少一个功率单元和与所述功率单元反向并联的二极管，所述采集处理模块具体用于在所述第三阶段，获取所述功率模块的第一端与所述功率模块的第二端之间的第一电压、所述功率模块中的二极管的第一压降、第一时刻所述功率模块的第二端的第一输出电流和第二时刻所述功率模块的第二端的第二输出电流；

　　7.如权利要求6所述的检测电路，其特征在于，在所述检测阶段，所述功率单元的控制端与所述功率单元的输出端短接。

　　8.一种功率模块的检测方法，应用于如权利要求1至权利要求7任一项的功率模块的检测电路，所述检测方法包括：

　　9.如权利要求8所述的功率模块的检测方法，其特征在于，所述检测阶段包括第一阶段、第二阶段和第三阶段；

　　10.一种功率模块的检测装置，包括如权利要求1至权利要求7任一项的功率模块的检测电路。

　　本申请提供了一种功率模块的检测电路、检测方法及检测装置，属于电子技术领域；检测电路包括：电源；第一开关模块，第一开关模块的第一端与电源的第一极电连接，第一开关模块的第二端与待检测的功率模块的第一端电连接，功率模块的第二端与电源的第二极电连接；负载，负载的第一端与功率模块的第一端电连接，负载的第二端与功率模块的第二端电连接；控制模块，控制模块与第一开关模块电连接，用于在检测阶段，控制第一开关模块的开关状态；采集处理模块，用于在检测阶段，采集功率模块的电流和电压，并根据功率模块的电流和电压，计算功率模块的杂感。本申请实施例能够解决功率模块的杂感难以检测，检测成本高昂的问题。
